TEACHING-PENDANT
ティーチングペンダント
TEACHING-PENDANT
EMPSERIES
組み込みLinux搭載で変わらない信頼性とユーザビリティを追求した次世代ペンダント。
7w
装置の動作プログラムを作成・組み込んだり、作動を教示するティーチング作業を行うためのタッチパネルディスプレイを内蔵した入力・操作装置です。装置のコントローラとして様々な機器の操作をタッチパネルから行うことができます。
LINEUP

ラインアップ

スペック
製品名 *1
CPU
RAM
ROM
OS
表示
タッチパネル
インターフェース
外形寸法 *2
(WxHxDmm)
質量 *3
保護構造
海外規格
定格電圧範囲
使用温度/湿度範囲
保存温度/湿度範囲
非常停止スイッチ - 搭載数/接点
非常停止スイッチ - 接点定格
セレクタスイッチ - 搭載数/接点
セレクタスイッチ - 接点定格
イネーブルスイッチ - 搭載数/接点
イネーブルスイッチ - 接点定格1
イネーブルスイッチ - 接点定格2
イネーブルスイッチ - 接点定格3
EMP-W207A7-0024-***
i.MX6UL 528MHz Cortex-A7
DDR3-SDRAM 512MB
NAND Flash 512MB
Embedded Linux
7.0w, WVGA (800 x 480)
アナログ抵抗膜
LAN 10Base-T/100Base-TX
218 x 173 x 60
800g以下
IP65
CE/UKCA
DC24V±20%
0~40℃, 10~90%RH (結露なきこと、湿球温度39℃以下)
-20~60℃, 10~90%RH (結露なきこと、湿球温度39℃以下)
1個/ 2b接点 (外部配線)
1A/ DC30V (抵抗負荷/ 誘導負荷)
1個/ 2b (外部配線)
0.1A/ DC30V (抵抗負荷)
1個/ 2接点 (外部配線)
1A/ DC30V (抵抗負荷)
0.7A/ DC30V (誘導負荷)
機械的:ポジション1→2→1 100万回以上
  • *1 -207:通常起動版 -257:高速起動版
  • *2 ケーブル、非常停止スイッチは含まず
  • *3 ケーブルは含まず
PRODUCT INFO

製品情報

  • アナログ抵抗膜方式タッチパネルを採用
  • アナログ抵抗膜方式タッチパネルを採用

    指圧やペンなどの感圧によるタッチ入力で操作できる抵抗膜方式タッチパネルを採用。埃や水滴などの汚れに反応しにくく、厚手の手袋等の素材を問わずに入力することができます。

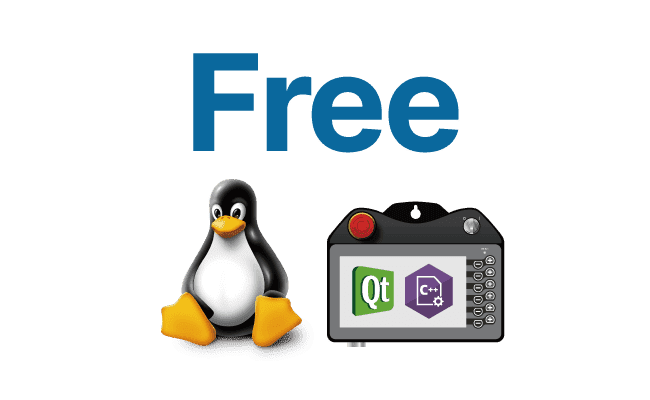

  • 柔軟な開発自由度と高い汎用性で高度な調整ができる
  • 柔軟な開発自由度と高い
    汎用性で高度な調整ができる

    OSには汎用で使える組み込みLinuxを搭載。C++やQT等を使った自由度の高い調整や、シンクライアント端末にはVNCやブラウザを利用したりとユーザビリティを追求した環境で柔軟な開発を行うことができます。

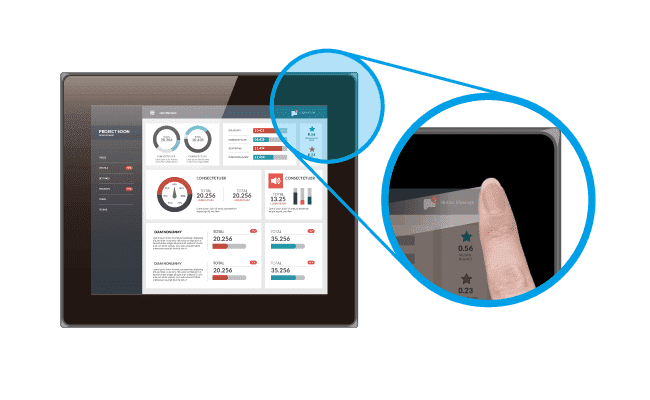

  • 段差なくスライド操作がしやすいフルフラットデザイン
  • 段差なくスライド操作がしやすいフルフラットデザイン

    前面はベゼルに段差のないフルフラットなデザインで、スライドやドラッグアンドドロップといったマルチタッチ操作も画面の端から端までしっかりとした滑らかな操作を行うことができます。

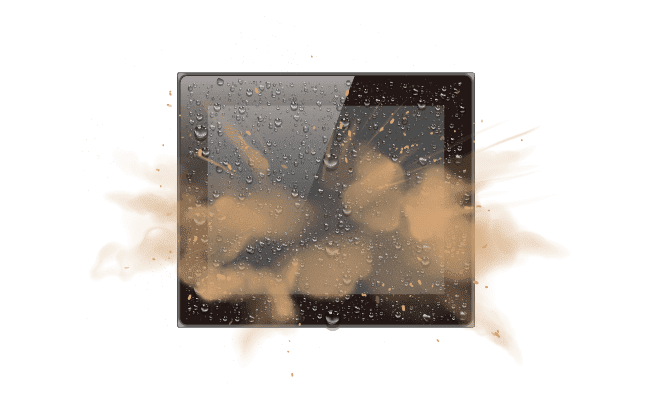

  • 埃や水滴を防ぐ「IP65準拠」の防塵・防滴性能
  • 埃や水滴を防ぐ「IP65準拠」の
    防塵・防滴性能

    前面ベゼルからの異物の侵入を防止するIPX5準拠の防滴性能、IP6X準拠の防塵性能で水滴やホコリを気にすることなく、使用に耐える防御性能があります。FA向けの設計で過酷な環境下での使用に最適です。


  • 製品詳細を動画でご紹介

    画像をクリックすると動画を再生します。製品構成や特長、その他製品に関する情報を動画で確認することができます。
