| サイズ | テール/ピッチ/ 位置 (mm) |
寸法 (mm) E:Out / V:View / A:Act |
ガラス厚/ 総厚 (mm) |
製品番号 | コントローラ |
|---|---|---|---|---|---|
| 4.3 | 80/1/下側 | E : 105.4 x 67.83 V : 97.54 x 55.86 A : 95.54 x 54.36 |
1.1/1.4 | RST-043WA080A ※受注生産 |
TSC-54/RU-F
|
| 5.7 | 80/1/左側 | E : 131.4 x 103 V : 119.7 x 90.9 A : 115.7 x 86.9 |
1.1/1.4 | RST-057A080A |
TSC-54/RU-F
|
| 6.5 | 80/1/左側 | E : 147.3 x 114.3 V : 136.98 x 103.86 A : 132.98 x 99.86 |
1.1/1.4 | RST-065A080A ※受注生産 |
TSC-54/RU-F
|
| 7w | 80/1/左側 | E : 165.15 x 104 V : 155.9 x 94.94 A : 152.9 x 91.94 |
1.1/1.4 | RST-070WA080A |
TSC-54/RU-F
|
| 8.4 | 80/1/左側 | E : 185.6 x 143.3 V : 174.9 x 132.3 A : 170.9 x 128.3 |
1.8/2.1 | RST-084A080A ※受注生産 |
TSC-54/RU-F
|
| 10.1w | 80/1/左側 | E : 234.7 x 153 V : 221.46 x 140.1 A : 217.46 x 136.1 |
1.8/2.1 | RST-101WA080A |
TSC-54/RU-F
|
| 10.4 | 80/1/左側 | E : 227.6 x 175.4 V : 215.7 x 162.9 A : 211.7 x 158.9 |
1.8/2.1 | RST-104A080A |
TSC-54/RU-F
|
| 12.1 | 80/1/左側 | E : 263 x 201 V : 250.5 x 189 A : 246.5 x 185 |
1.8/2.1 | RST-121A080A |
TSC-54/RU-F
|
| 12.1w | 80/1/左側 | E : 278.4 x 180.7 V : 265.62 x 167.7 A : 261.62 x 163.7 |
1.8/2.1 | RST-121WA080A |
TSC-54/RU-F
|
| 15 | 80/1/左側 | E : 328 x 252 V : 308.63 x 232.6 A : 304.63 x 228.6 |
1.8/2.1 | RST-150A080A |
TSC-54/RU-F
|
| 15.6w | 80/1/左側 | E : 361.5 x 210.2 V : 348.73 x 198.04 A : 344.73 x 194.04 |
1.8/2.1 | RST-156WA080A |
TSC-54/RU-F
|
| 21.5w | 80/1/左側 | E : TBD x TBD V : TBD x TBD A : TBD x TBD |
TBD/TBD | RST-215WA080A ※開発中 |
TSC-54/RU-F
|
DMCのアナログ抵抗膜方式タッチパネル「選ばれる理由」
-
![ノイズ環境でも感圧検知で盤石の安定性]()
-
ノイズ環境でも感圧検知で
盤石の安定性モーターや高周波機器が稼働する過酷なノイズ環境下でも、物理的な押し込みを検知する感圧方式なら誤作動の心配がありません。どんな設置環境でもブレない盤石の安定性を実現し、オペレーターの誤操作リスクを低減。ラインの止まらない安心の操作環境を提供します。
-
![水や汚れに強く誤作動しない安心運用]()
-
水や汚れに強く誤作動しない
安心運用水滴や油脂が画面についても静電容量方式のように不意の誤反応を起こさないため、誤操作による装置の停止やトラブルを防ぎます。日常的な拭き取り掃除やアルコール消毒も気兼ねなく行えるため、衛生面と作業効率を両立したスムーズな現場運用を実現します。
-
![手袋やペンでも操作ができる]()
-
手袋やペンでも
スムーズに操作ができるゴム手袋から革手袋、防寒手袋まで、あらゆる手袋を装着した状態でそのままスムーズな画面操作が可能です。爪先や専用ペンでの繊細な入力にも正確に反応するため、誤入力を防ぎストレスのない操作感を実現。ワークフローを止めることなく、オペレーターの作業負担を大幅に削減します。
-
![ギラツキを抑えるアンチグレアフィルム採用]()
-

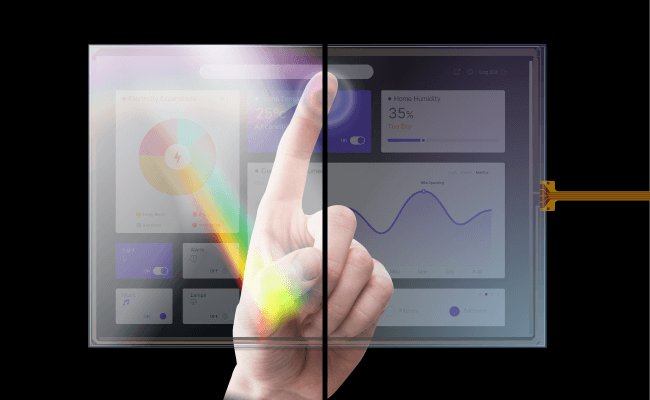

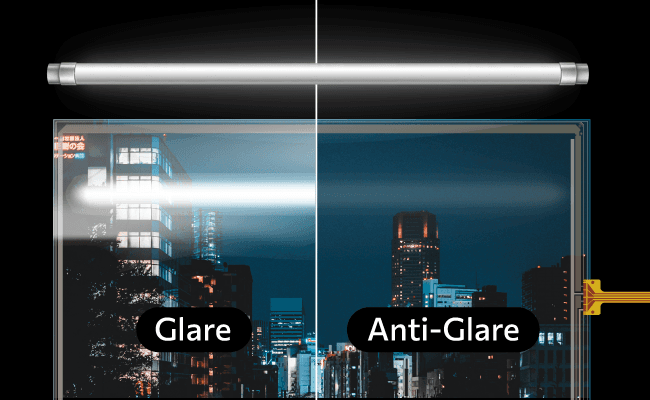

ギラツキを抑える
アンチグレアフィルム採用表面のITOフィルムには、光の映り込みを抑える「アンチグレアフィルム」を採用しています。カスタマイズにより、映像がくっきり見える「クリアフィルム」への変更も可能です。ご利用環境や用途に合わせて、最適な仕様をお選びいただけます。
-
![打鍵1,000万回クリアした高い信頼性]()
-

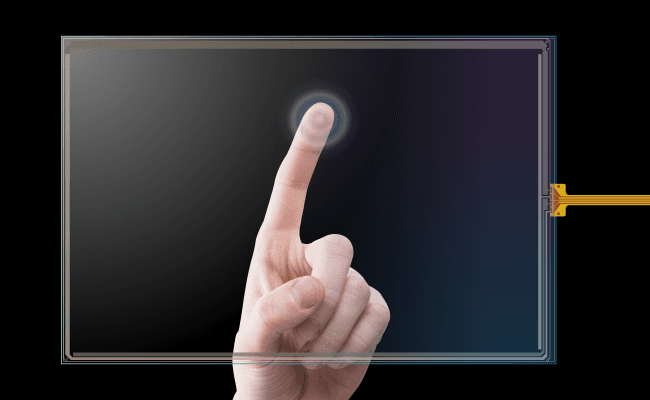

打鍵1,000万回
クリアした高い信頼性過酷な使用環境や長期間の使用に耐える長寿命設計により、一般的なタッチパネルの3〜10倍にあたる打鍵試験をクリアしています。製品の交換頻度やメンテナンスコストを大幅に削減し、製造現場や屋外端末などの過酷なシーンでも安心して長くご使用いただけます。
-
![摩耗を抑えた高耐久でなめらかな操作]()
-
摩耗を抑えた
高耐久でなめらかな操作マイクロドットスペーサー採用で、フィルム同士の摩擦を効果的に軽減します。優れた耐久性を実現すると同時に、極小かつ目立たないドットでクリアな高い視認性をしっかり確保。長期間の使用でも映像や文字の見やすさを損なわず、快適な操作性を維持します。
-
![信頼の高耐久設計ポリイミドFPC採用]()
-

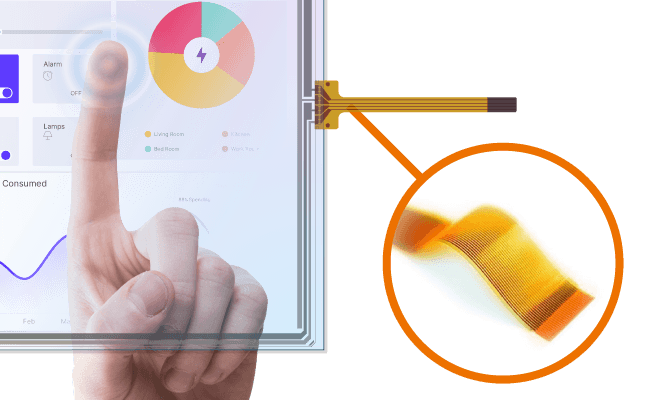

信頼の高耐久設計
ポリイミドFPC採用優れた耐湿性を誇るポリイミド材質のFPC（フレキシブルプリント基板）を採用。接点部には経年劣化や酸化に強い金メッキコンタクトを施すことで、過酷な高湿環境下でも安定した導電性と高い接続信頼性を発揮し、長期間にわたって安心してお使いいただけます。
