CAPACITIVE TOUCHSCREEN
静電容量方式タッチパネル
CAPACITIVE TOUCHSCREEN
DUS-SSERIES
COFコントローラ、I2C-I/F採用で省スペース取付が可能。カバー+ガラス構造で堅牢性も抜群です。
7w
10.1w
COF(Chip on Flexible)を採用することでコントローラを一体化、I2Cインターフェース採用で省配線や省スペース化が可能。カバーガラス+ガラス構造で薄さを確保しつつ堅牢性を強化した取り回しのいい静電容量タッチパネルです。
サンプル製品
DRAG TO LEFT
サイズ 寸法(mm)
E : Outline
A : Active-Area
カバー
ガラス
厚/総厚(mm)
製品番号 図面/CAD DATA コントローラ
7w E : 166 x 107
A : 152.4 x 91.44
1.1 / 2.45

DUS-S070WAF131

10.1w E : 235 x 143
A : 222.72 x 125.28
1.1 / 2.45

DUS-S101WAF131

10.1w E : 227 x 148
A : 219.96 x 135.6
1.1 / 2.45

DUS-S101WAF131/X2

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書
タッチパネル|DUS-Sシリーズ
マニュアル
ガラス/ガラス構造タッチパネル(CoF付)|取付ガイド
カタログ
タッチパネル|DUS-Sシリーズ
PRODUCT INFO

製品情報

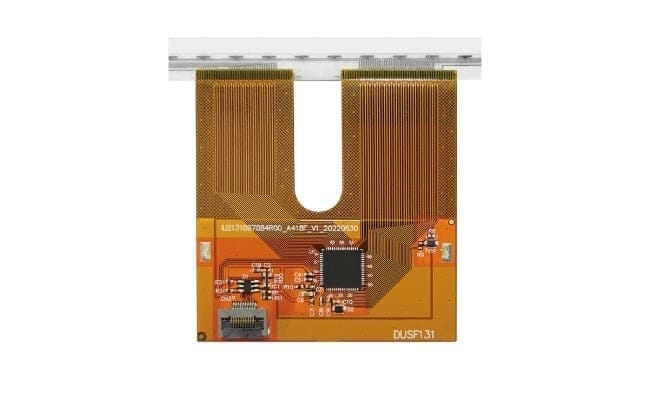

  • 振動・衝撃に強いCoF構造。輸送中のトラブルも大幅に低減
  • 振動・衝撃に強いCoF構造
    輸送中のトラブルも大幅に低減

    DUS-S SERIESは、柔軟な基板にチップが実装された「CoF(Chip on Flexible)構造」を採用。従来の構造と比べて振動や衝撃に強くなり、輸送中のコントローラ外れなどのトラブルを大幅に低減できます。

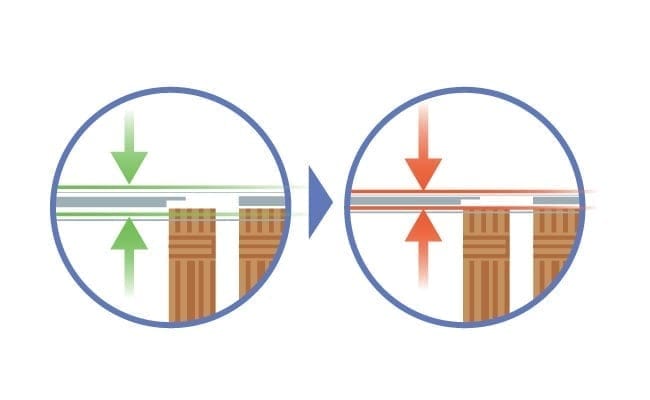

  • 薄型コンパクトを実現。スリムな狭額縁デザイン
  • 薄型コンパクトを実現。
    スリムな狭額縁デザイン

    これまでのDMC製品と比較し、額縁の幅を大幅に削減。従来モデル「DUS-A SERIES」と比較して縦幅は「8mm」以上も減少。大幅な軽量化と薄型化を実現しました。従来モデルよりもスタイリッシュで洗練されたデザインを実現。

WHY DUS-S SERIES

DUS-Sシリーズを選ぶ理由

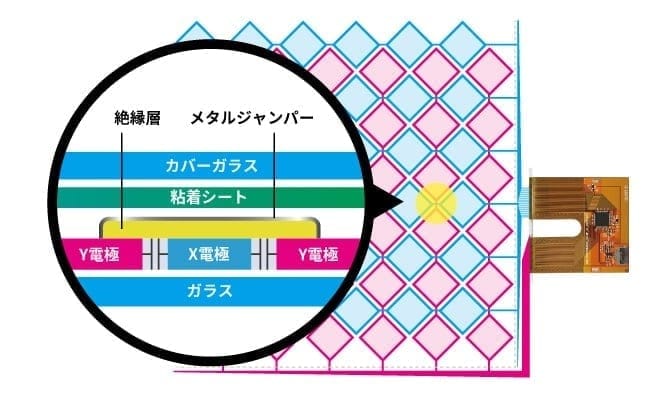

  • スリムで堅牢性の高いカバー+ガラス構造
  • スリムで堅牢性の高い
    カバー+ガラス構造

    カバーガラスとガラスセンサを組み合わせることで、薄型かつ頑丈な構造を実現しています。上部カバーガラスは、お客様のご要望に合わせて、樹脂製や厚ガラスなど、さまざまな素材に変更することが可能です。

  • I2Cインターフェース採用でフレキシブルな開発が可能
  • I2Cインターフェース採用で
    フレキシブルな開発が可能

    コントローラインターフェースは、I2Cを採用(*1)。 I2Cは3つの信号線(SDA/SCL/INT)のみで通信を行うことができるシリアル通信規格で、USBポートを圧迫することなく、製品開発の自由度を向上(*2)させることができます。

    *1 = HID over I2C対応
    *2 = Linuxではドライバ選択が可能
