TOUCHSCREEN CONTROLLER
タッチパネルコントローラ - DUSx200
TOUCHSCREEN CONTROLLER
DUSx200SERIES
スマホやタブレットで採用される直感的な操作が特長の静電容量コントローラ。
スマートフォンやタブレットで採用されている投影型静電容量方式タッチパネルコントローラ。ノイズの強い環境や、複数人数で操作を分けたり、感度調整やスタイラスペンで使用、水場の操作環境にあった調整ができます。
Chip 1 Stop
国内販売ECサイトはこちら  ※外部サイトへアクセス
ラインアップ
DRAG TO LEFT
製品名 対応サイズ
(inch)
外形寸法
(WxHxDmm)
電源電圧 消費電流 通信方式 *2 図面/CAD DATA 対応ケーブル
DUS1200 7-10.1 80 x 25 x 4.5
DC5V 75mA USB2.0/UART/I2C DUS-10USB *1
DUS2200A 10.4 - 15 110 x 25 x 8
DC5V 97mA USB2.0/UART/I2C DUS-10USB *1
DUS3200 15.6 - 32 125 x 25 x 8
DC5V 96mA USB2.0/UART/I2C DUS-10USB *1
DUS4200 42 - 46 160 x 25 x 5.5
DC5V 130mA USB2.0/UART/I2C DUS-10USB *1
DUS7200 49 - 55 270 x 50 x 6.6
DC5V 220mA USB2.0/UART/I2C DUS-10USB *1
  • *1: USB専用接続ケーブル 1.8m
  • *2: I2Cは、カスタムファームウェアでの対応となります。 詳細は弊社までお問い合わせください。
SUPPORT DOWNLOAD

ダウンロードサポート

仕様書
コントローラ|DUSx200シリーズ
仕様書
コントローラ|OS対応表
ケーブル
コントローラケーブル|DUS-10USB
PRODUCT INFO

製品情報

  • ファームウェア調整で環境に合わせたカスタマイズ
  • ファームウェア調整で
    環境に合わせたカスタマイズ

    DMC独自の自社開発コントローラで、特定条件下におけるご使用環境に合ったコントローラFWのカスタマイズが可能です。ご要望に沿った操作環境の構築で現場に合わせた調整を行うことができます。


  • アクリルと空気層越しに
    タッチオペレーションができる

    DMCの静電容量タッチパネルコントローラは空気層1mm+3mm厚のアクリルカバー上での感度調整が可能です。パネルとアクリルの間に空気層を設けて着脱式にすれば交換もメンテナンスも容易となります。(画像をクリックすると動画を再生します。)


  • 環境に沿って調整できるタッチ点数
  • 環境に沿って
    調整できるタッチ点数

    1点タッチでの使用、2本指での拡大/縮小、回転操作、複数人数の同時操作など、10点以上のマルチタッチに対応。フリック、拡大・縮小等のジェスチャー操作ができます。ご使用用途に合った、タッチ点数の設定を行います。

WHY DUSx000 SERIES

DUSx000シリーズを採用する理由

  • 手袋でも使える対応感度調整
  • 手袋でも使える
    対応感度調整

    DMCは、お客様のご要望に合わせたカバーガラスの厚みや素材などの特性や仕様によって環境に最適な感度調整を行っています。また感度調整を行うことで、手袋をはめたままでもタッチ操作をすることができるようになります。

  • パームリジェクション機能で誤動作を防止
  • パームリジェクション機能で
    誤動作を防止

    静電ペンでペン書き操作をしたい場合には、パームリジェクション機能を追加する事で、手がパネル上に着いた状態で、ペン書き操作が可能となります。

  • ノイズフィルター機能でブレを抑制
  • ノイズフィルター機能
    でブレを抑制

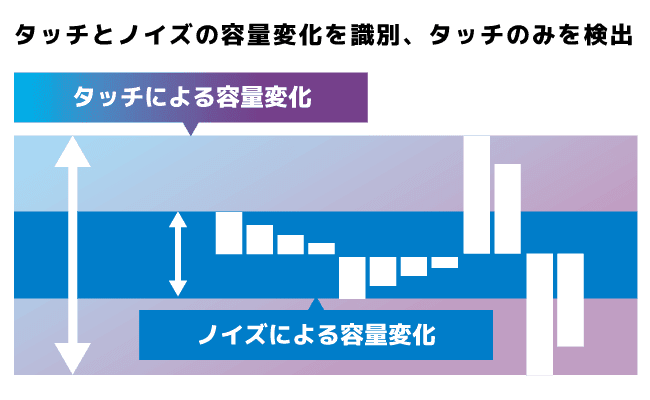

    静電容量タッチパネルは、パネル上の容量結合の変化を検出する為、周辺環境ノイズの影響を受けます。DMCは、工場等のノイズが多い環境でも、ご使用のノイズ環境に併せて、FWノイズフィルター調整のサービスを提供しています。

ADJUSTMENT TOOL

タッチパネル調整ツール
TPOffset

弊社コントローラ製品を使用して静電容量方式タッチパネルを使う場合には、必ずタッチパネル調整ツール TPOffset を実行する必要があります。基本的に、初めて使う時に1度実行して頂くだけで、次回以降は不要です。ただし、使用環境が大きく変わったり、操作感が以前と変わったように感じた場合には、再度本アプリケーションを実行してください。

機能と特長

TPOffsetは、弊社タッチパネルコントローラを利用し、Windows上で静電容量方式マルチタッチタイプタッチパネルを快適に使用するための調整を行うアプリケーションです。

  • 調整ボタンをクリックすることで自動的に感度調整を行い、操作性を向上させます。
  • 調整した値をタッチパネルコントローラICのROM領域に書き込むことで、以降は同様の操作は必要としません。
動作環境

対応機種:IBM PC/AT互換機

対応OS:Windows XP SP3, Windows Vista SP2, Windows 7 SP1 (32bit/64bit)、Windows 8 (32bit/64bit)、Windows 8.1 (32bit/64bit)、Windows 10 (32bit/64bit)

*Linux、Android向けのTPOffsetをご希望の際には、弊社までお問い合わせください。
