CAPACITIVE TOUCHSCREEN
静電容量方式狭額縁タッチパネル
CAPACITIVE TOUCHSCREEN
DUS-NSERIES
タッチパネルの内部配線を省スペース化コンパクトで狭額縁なスリムベゼルを実現
5.7
7w
8.4
10.1w
10.4
12.1
12.1w
15
15.6w
17
18.5w
19
21.5w
DUS-Nシリーズは、狭額縁デザインを採用し画面占有率を高めた静電容量方式タッチパネル。端末サイズを変えずに画面サイズを大きくすることができます。画面サイズを維持したまま端末本体を小型化したりと次世代機開発でも効果を発揮します。
Chip 1 Stop
国内販売ECサイトはこちら  ※外部サイトへアクセス
ラインアップ
DRAG TO LEFT
サイズ テール長/
位置(mm)
寸法(mm)
E : Outline
V : View-Area
A : Active-Area
カバー
ガラス
厚(mm)
製品番号 図面/CAD DATA コントローラ
5.7 60/下側 E : 128 x 102
V : 118.4 x 89.6
A : 115.2 x 86.4
2.35

DUS-N057A060A *

7w 60/下側 E : 166 x 108
V : 155.7 x 94.35
A : 152.4 x 91.44
2.35

DUS-N070WA060A *

8.4 60/下側 E : 187.6 x 146
V : 173.9 x 131.9
A : 170.9 x 128.2
2.35

DUS-N084A060A *

10.1w 60/下側 E : 232.3 x 151.5
V : 220 x 138.6
A : 216.96 x 135.6
2.35

DUS-N101WA060A *

10.1w 60/下側 E : 236.5 x 141
V : 226.34 x 128.1
A : 222.72 x 125.28
2.35

DUS-N101WA060A/WS *

10.4 60/下側 E : 225 x 175
V : 215 x 161.8
A : 211.2 x 158.4
2.35

DUS-N104A060B *

12.1 60/下側 E : 259.5 x 200
V : 249 x 187.5
A : 246 x 184.5
2.35

DUS-N121A060B *

12.1w 60/下側 E : 275 x 180
V : 264.12 x 166.2
A : 261.2 x 163.2
2.35

DUS-N121WA060B *

15 60/下側 E : 320 x 246.7
V : 307.4 x 231.3
A : 304.2 x 228.1
2.35

DUS-N150A060B *

15.6w 60/下側 E : 358 x 211
V : 347.19 x 196.49
A : 344.3 x 193.6
2.35

DUS-N156WA060A *

17 60/下側 E : 353.5 x 289
V : 341.6 x 274
A : 338 x 270
2.35

DUS-N170A060A *

18.5w 60/下側 E : 425 x 248.5
V : 413.4 x 234
A : 409.8 x 230.4
2.35

DUS-N185WA060A *

19 60/下側 E : 392.5 x 319.8
V : 380.3 x 305
A : 376.4 x 301.1
2.35

DUS-N190A060A *

21.5w 60/下側 E : 490 x 285
V : 479.84 x 271.31
A : 476.7 x 268.1
2.35

DUS-N215WA060A *

* 受注生産
SUPPORT DOWNLOAD

ダウンロードサポート

仕様書
タッチパネル|DUS-Nシリーズ
仕様書
コントローラ|DUSx200シリーズ
ダウンロード
仕様書
投影型静電容量方式タッチパネル|外観基準書
マニュアル
ガラス/ガラス構造タッチパネル|取付ガイド
ケーブル
コントローラケーブル|DUS-10USB
カタログ
タッチパネル|DUS-Nシリーズ
PRODUCT INFO

製品情報

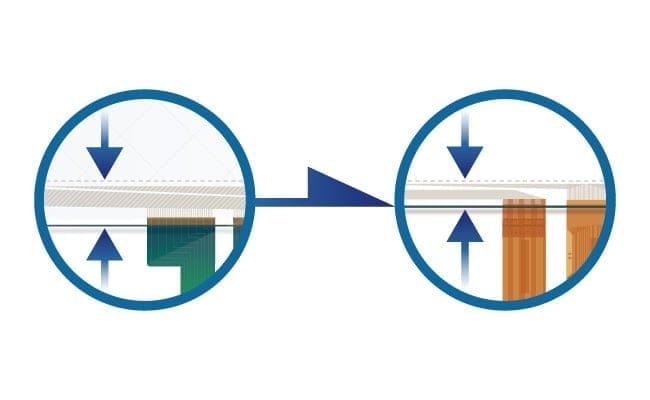

  • 薄型コンパクトを実現。スリムな狭額縁デザイン
  • 薄型コンパクトを実現
    スリムな狭額縁デザイン

    タッチパネルの内部配線を省スペース化し、狭額縁デザインを実現しています。スリムなベゼルの製品や、コンパクトに組み込みたい製品にお使いいただけます。

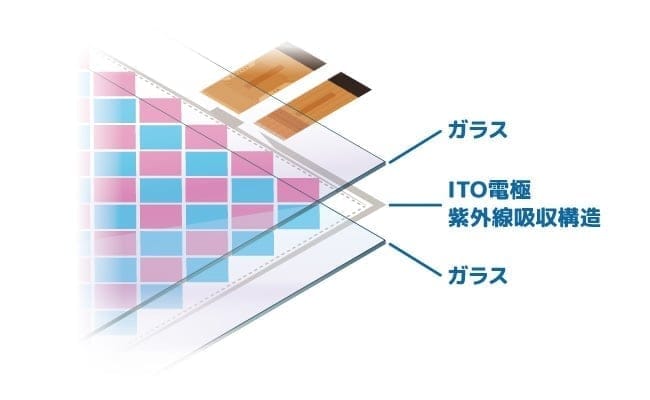

  • 堅牢性の高いガラス2層構造タッチパネル
  • 堅牢性の高い
    ガラス2層構造タッチパネル

    2枚のガラスを空気層なく貼り合わせることで、透過度が高くクリアな視認性を確保しつつ、合わせガラスによる高い堅牢性を実現しています。


  • 低輝度ディスプレイでも安心の視認性
  • 低輝度ディスプレイ
    でも安心の視認性

    低輝度ディスプレイでも電極パターンを見やすくする「パターン見え抑制」を標準仕様で搭載しています。きれいで見やすい画面表示で安心した使い心地を提供します。

WHY DUS-N SERIES

DUS-Nシリーズを選ぶ理由

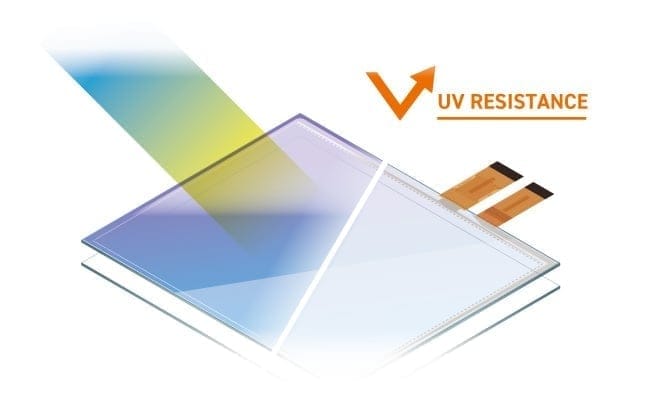

  • 独自開発の高い紫外線吸収構造を採用
  • 独自開発の高い
    紫外線吸収構造を採用

    DMC独自の紫外線吸収構造により、液晶ディスプレイへの紫外線ダメージを減少させる機能でタッチパネルで紫外線を吸収。強烈な太陽光下で使用される製品にもご利用いただけます。

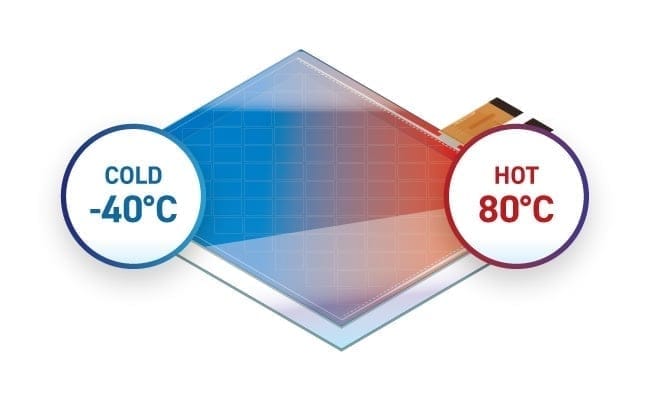

  • 高温~低温環境まで高い耐温度性能
  • 高温~低温環境まで
    高い耐温度性能

    -40℃~80℃の環境下における動作保証で、高い耐温度性能を実現。南国の強烈な高温環境から、北国の極端な低温環境に至るまで、ワールドワイドに展開する製品にご採用いただけます。

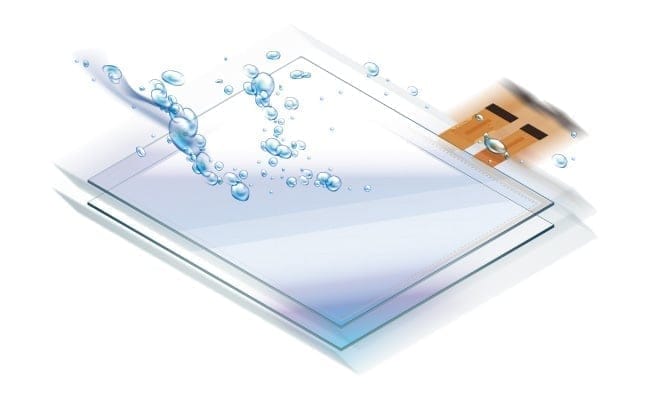

  • 独自の操作性能と高い耐ノイズ性能
  • 独自の操作性能と
    高い耐ノイズ性能

    DMC独自のタッチパネルコントローラによる細かな調整によって、水検出や手袋操作、ペンの使用に加えて、ノイズフィルタリング機能で高ノイズ環境への対応力も強化することができます。

DUS-Nシリーズを是非ご検討下さい。
