PCAP WITH COVER-GLASS
フィルムタイプカバーガラスタッチパネル - DUS-F SERIES
PCAP WITH COVER-GLASS
DUS-FSERIES
カバーガラス付でも薄さで多目的に使える軽量スタンダードフィルムタイプ。
7w
10.1w
10.4
12.1
12.1w
15
15.6w
18.5w
21.5w
ITOフィルムセンサー採用で、カバーガラスをつけても薄くて軽量。強靭さは維持しつつカバー付では最薄化を実現しています。扱いやすさもプラスしたパフォーマンスの高い製品です。
ラインアップ
DRAG TO LEFT
サイズ 寸法(mm)
E : Outline
A : Active-Area
カバー
ガラス
厚(mm)
製品番号 図面/CAD DATA コントローラ
7w E : 188 x 133
A : 152.4 x 91.44
1.1

DUS-F070WA060A1A

7w E : 183.1 x 132
A : 152.4 x 91.44
1.8

DUS-F070WA060A2A

10.1w E : 255 x 171.7
A : 216.96 x 135.6
1.1

DUS-F101WA060A1A

10.1w E : 255 x 171.7
A : 216.96 x 135.6
1.8

DUS-F101WA060A2A

10.1w E : TBD x TBD
A : TBD x TBD
1.8

DUS-F101WA060A2A/WS

10.4 E : 272 x 216
A : 211.2 x 158.4
1.1

DUS-F104A060B1A

10.4 E : 246.6 x 198.7
A : 211.2 x 158.4
1.8

DUS-F104A060B2A

12.1 E : 308 x 242
A : 246 x 184.5
1.1

DUS-F121A060B1A

12.1 E : 283.6 x 227
A : 246 x 184.5
1.8

DUS-F121A060B2A

12.1w E : 299.5 x 214.6
A : 261.2 x 163.2
1.1

DUS-F121WA060B1A

12.1w E : 299.5 x 214.6
A : 261.2 x 163.2
1.8

DUS-F121WA060B2A

15 E : 393 x 317
A : 304.2 x 228.1
1.1

DUS-F150A060B1A

15 E : 344.4 x 273.2
A : 304.2 x 228.1
1.8

DUS-F150A060B2A

15.6w E : 386.2 x 241.4
A : 344.3 x 193.6
1.1

DUS-F156WA060A1A

15.6w E : 386.2 x 241.4
A : 344.3 x 193.6
1.8

DUS-F156WA060A2A

18.5w E : 456.9 x 289.5
A : 409.8 x 230.4
1.1

DUS-F185WA060A1A

18.5w E : 456.9 x 289.5
A : 409.8 x 230.4
1.8

DUS-F185WA060A2A

21.5w E : 526.4 x 330.3
A : 476.7 x 268.1
1.1

DUS-F215WA060A1A

21.5w E : 526.4 x 330.3
A : 476.7 x 268.1
1.8

DUS-F215WA060A2A

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書
タッチパネル|DUS-Fシリーズ
仕様書
コントローラ|DUSx200シリーズ
マニュアル
フィルム/フィルム構造タッチパネル|取付ガイド
ケーブル
コントローラケーブル|DUS-10USB
カタログ
タッチパネル|DUS-Fシリーズ
カタログ
タッチパネル|G-SURFACE
PRODUCT INFO

製品情報

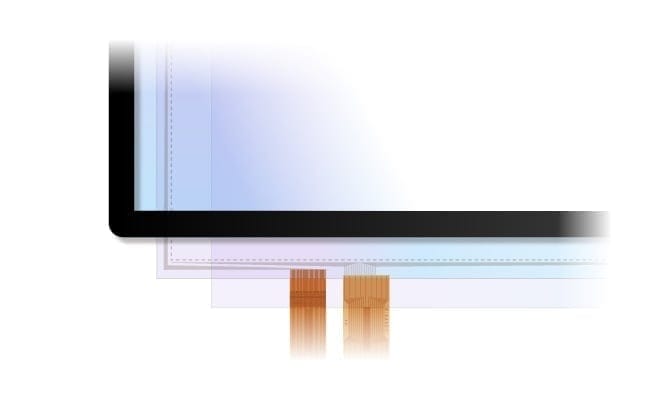

  • フィルムセンサー採用カバーガラスタッチパネル
  • フィルムセンサー採用
    カバーガラスタッチパネル

    薄さ/軽さが特長のフィルム2層タッチパネルをベースにしたスタンダードフィルムモデル。カバーガラスをつけても薄くて軽量です。取り回しよく隙間が限られた機器にも対応します。


  • 強靭さと軽量性を両立して最薄化を実現
  • 強靭さと軽量性を
    両立して最薄化を実現

    カバーガラスとガラスを空気層なく貼り合わせることで強靭さは維持しつつ軽い仕上がりで、最薄化を実現しています。利便性を向上させ且つ導入製品のスリム化と軽量化に貢献します。

WHY DUS-F SERIES

DUS-Fシリーズを選ぶ理由

  • カバーガラスとフィルム2層で最薄化
  • カバーガラスと
    フィルム2層で最薄化

    ガラスセンサーだと、カバーを足すと3枚のガラス分の厚さが必要ですが、フィルムセンサーならフィルム2枚分で実質カバーガラス分プラスアルファで数ミリ程度の厚さとなり、カバー付静電容量タッチパネルでは最薄となります。

  • ほぼカバー重量だけ重量も最軽量化
  • ほぼカバー重量だけ
    重量も最軽量化

    重さもガラスセンサーに比べればガラス2枚分程度の重量を削ることになるため、カバー付静電容量タッチパネルでは最軽量となります。堅牢性能はしっかりと保持しながらも扱いやすさもプラスしたパフォーマンスの高い製品です。

DUS-Fシリーズを是非ご検討下さい。
