PCAP WITH COVER-GLASS

静電容量方式タッチパネル - カバーガラス付ガラスモデル

PCAP WITH COVER-GLASS

DUS-LASERIES

高い堅牢性と対候性。ガラス/ガラスタイプをベースにしたスタンダードガラスタイプ。

7w

10.1w

10.4

12.1

12.1w

15

15.6w

18.5w

21.5w

クッキリ見やすい透過率の高いガラスタイプで高級感やデザイン性を両立。独自開発の耐環境性能で屋外の劣悪な環境でも長期間の使用に耐えられるハイパフォーマンスを発揮します。

ラインアップ

DRAG TO LEFT

現行品

サイズ	寸法(mm) E : Outline A : Active-Area	カバーガラス厚(mm)	製品番号	図面/CAD DATA	コントローラ
7w	E : 188 x 133 A : 152.4 x 91.44	1.1	DUS-LA070WB060A1A	PDF DXF STEP	DUS1200-02-LA070W001
7w	E : 183.1 x 132 A : 152.4 x 91.44	1.8	DUS-LA070WB060A2A	PDF DXF STEP	DUS1200-02-LA070W002
10.1w	E : 255 x 171.7 A : 216.96 x 135.6	1.1	DUS-LA101WB060A1A	PDF DXF STEP	DUS1200-02-LA101W001
10.1w	E : 255 x 171.7 A : 216.96 x 135.6	1.8	DUS-LA101WB060A2A	PDF DXF STEP	DUS1200-02-LA101W002
10.1w	E : 255 x 171.7 A : 222.72 x 125.28	1.8	DUS-LA101WA060A2A/WS * 受注生産	PDF DXF STEP	DUS1200-02-LA101WWS001
10.4	E : 272 x 216 A : 211.2 x 158.4	1.1	DUS-LA104B060B1A	PDF DXF STEP	DUS2200A-02-LA104001
10.4	E : 246.6 x 198.7 A : 211.2 x 158.4	1.8	DUS-LA104B060B2A	PDF DXF STEP	DUS2200A-02-LA104002
12.1	E : 308 x 242 A : 246 x 184.5	1.1	DUS-LA121B060B1A	PDF DXF STEP	DUS2200A-02-LA121001
12.1	E : 283.6 x 227 A : 246 x 184.5	1.8	DUS-LA121B060B2A	PDF DXF STEP	DUS2200A-02-LA121002
12.1w	E : 299.5 x 214.6 A : 261.2 x 163.2	1.1	DUS-LA121WB060B1A	PDF DXF STEP	DUS2200A-02-LA121W001
12.1w	E : 299.5 x 214.6 A : 261.2 x 163.2	1.8	DUS-LA121WB060B2A	PDF DXF STEP	DUS2200A-02-LA121W002
15	E : 393 x 317 A : 304.2 x 228.1	1.1	DUS-LA150B060B1A	PDF DXF STEP	DUS2200A-02-LA150001
15	E : 344.4 x 273.2 A : 304.2 x 228.1	1.8	DUS-LA150B060B2A	PDF DXF STEP	DUS2200A-02-LA150002
15.6w	E : 386.2 x 241.4 A : 344.3 x 193.6	1.1	DUS-LA156WB060A1A	PDF DXF STEP	DUS3200-02-LA156W001
15.6w	E : 386.2 x 241.4 A : 344.3 x 193.6	1.8	DUS-LA156WB060A2A	PDF DXF STEP	DUS3200-02-LA156W002
18.5w	E : 456.9 x 289.5 A : 409.8 x 230.4	1.1	DUS-LA185WB060A1A	PDF DXF STEP	DUS3200-02-LA185W001
18.5w	E : 456.9 x 289.5 A : 409.8 x 230.4	1.8	DUS-LA185WB060A2A	PDF DXF STEP	DUS3200-02-LA185W002
21.5w	E : 526.4 x 330.3 A : 476.7 x 268.1	1.1	DUS-LA215WB060A1A	PDF DXF STEP	DUS3200-02-LA215W001
21.5w	E : 526.4 x 330.3 A : 476.7 x 268.1	1.8	DUS-LA215WB060A2A	PDF DXF STEP	DUS3200-02-LA215W002

従来品

サイズ	寸法(mm) E : Outline V : View-Area A : Active-Area	カバーガラス厚(mm)	製品番号	図面/CAD DATA	コントローラ
10.1w	E : 255 x 171.7 A : 216.96 x 135.6	1.1	DUS-LA101WA060A1A	PDF DXF STEP	DUS1200-02-LA101W001
10.1w	E : 255 x 171.7 A : 216.96 x 135.6	1.8	DUS-LA101WA060A2A	PDF DXF STEP	DUS1200-02-LA101W002
10.4	E : 272 x 216 A : 211.2 x 158.4	1.1	DUS-LA104A060B1A	PDF DXF STEP	DUS2200A-02-LA104001
10.4	E : 246.6 x 198.7 A : 211.2 x 158.4	1.8	DUS-LA104A060B2A	PDF DXF STEP	DUS2200A-02-LA104002
12.1	E : 308 x 242 A : 246 x 184.5	1.1	DUS-LA121A060B1A	PDF DXF STEP	DUS2200A-02-LA121001
12.1	E : 283.6 x 227 A : 246 x 184.5	1.8	DUS-LA121A060B2A * 受注生産	PDF DXF STEP	DUS2200A-02-LA121002
12.1w	E : 299.5 x 214.6 A : 261.2 x 163.2	1.1	DUS-LA121WA060B1A	PDF DXF STEP	DUS2200A-02-LA121W001
12.1w	E : 299.5 x 214.6 A : 261.2 x 163.2	1.8	DUS-LA121WA060B2A	PDF DXF STEP	DUS2200A-02-LA121W002
15	E : 393 x 317 A : 304.2 x 228.1	1.1	DUS-LA150A060B1A	PDF DXF STEP	DUS2200A-02-LA150001
15	E : 344.4 x 273.2 A : 304.2 x 228.1	1.8	DUS-LA150A060B2A	PDF DXF STEP	DUS2200A-02-LA150002
15.6w	E : 386.2 x 241.4 A : 344.3 x 193.6	1.1	DUS-LA156WA060A1A	PDF DXF STEP	DUS3200-02-LA156W001
15.6w	E : 386.2 x 241.4 A : 344.3 x 193.6	1.8	DUS-LA156WA060A2A	PDF DXF STEP	DUS3200-02-LA156W002
18.5w	E : 456.9 x 289.5 A : 409.8 x 230.4	1.1	DUS-LA185WA060A1A	PDF DXF STEP	DUS3200-02-LA185W001
18.5w	E : 456.9 x 289.5 A : 409.8 x 230.4	1.8	DUS-LA185WA060A2A	PDF DXF STEP	DUS3200-02-LA185W002
21.5w	E : 526.4 x 330.3 A : 476.7 x 268.1	1.1	DUS-LA215WA060A1A	PDF DXF STEP	DUS3200-02-LA215W001
21.5w	E : 526.4 x 330.3 A : 476.7 x 268.1	1.8	DUS-LA215WA060A2A * 受注生産	PDF DXF STEP	DUS3200-02-LA215W002

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書

タッチパネル｜DUS-LAシリーズ

ダウンロード

仕様書

コントローラ｜DUSx200シリーズ

ダウンロード

I2Cインターフェイス DUS1200 DUS2200A DUS3200

マニュアル

カバーガラス+ガラス/ガラス構造タッチパネル｜取付ガイド

ダウンロード

ケーブル

コントローラケーブル｜DUS-10USB

ダウンロード

カタログ

タッチパネル｜DUS-LAシリーズ

ダウンロード

その他ダウンロード

PRODUCT INFO

製品情報

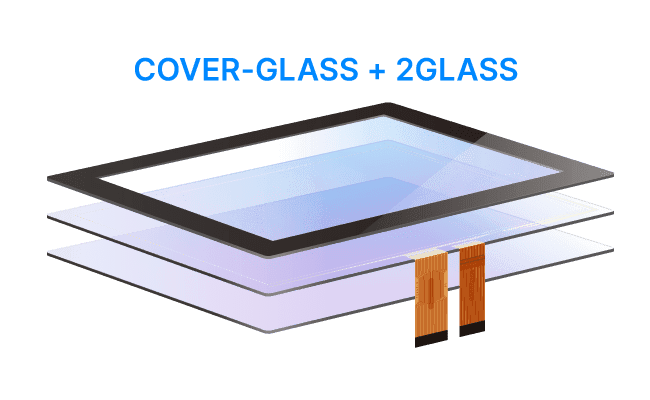

ガラスセンサー採用
カバーガラスタッチパネル

ガラス2層構造のタッチパネルをベースにしたスタンダードタイプ。クッキリ見やすい透過率の高いガラスと視認性で使いやすさと高級感を両立しながらもデザイン性を高めることができます。

さらに向上した環境性能
変わらない操作性能

ガラス2層＋カバーガラスと独自開発の環境性能で、長期使用・堅牢性や対候性へのパフォーマンス向上はもちろん、その場に合わせた感度調整で変わらない操作性能を提供しています。

WHY DUS-LA SERIES

DUS-LAシリーズを選ぶ理由

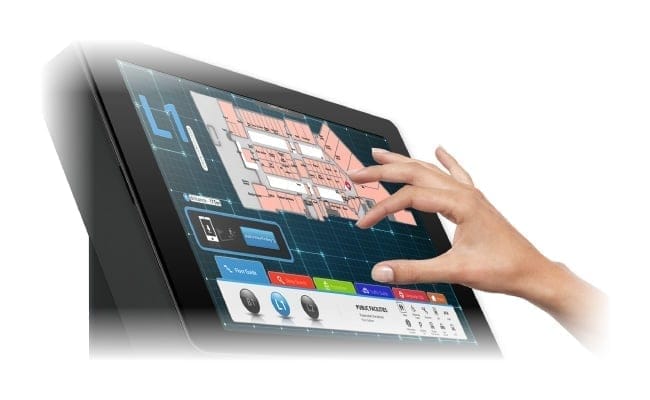

独自開発の高い
紫外線吸収構造を採用

DMC独自の紫外線吸収構造により、液晶ディスプレイへの紫外線ダメージを減少させる機能でタッチパネルで紫外線を吸収。強烈な太陽光下で使用される製品にもご利用いただけます。

高温～低温環境まで
高い耐温度性能

-40℃～80℃の環境下における動作保証で、高い耐温度性能を実現。南国の強烈な高温環境から、北国の極端な低温環境に至るまで、ワールドワイドに展開する製品にご採用いただけます。

独自の操作性能と
耐ノイズ・対候性能

DMC独自のタッチパネルコントローラによる細かな調整によって、水検出や手袋操作、ペンの使用に加えて、ノイズフィルタリング機能で高ノイズ環境への対応力も強化することができます。

DUS-LAシリーズを是非ご検討下さい。
