PCAP WITH COVER-GLASS
カバー一体型ガラスタッチパネル
PCAP WITH COVER-GLASS
DUS-LDSERIES
薄ガラス採用で重量までスリム化。スリムでスマートなカバーガラスタッチパネル
15.6w
21.5w
DOG (Direct print on glass) 技術で、カバーガラスとITOガラスを集約。堅牢性はそのままに薄型化を実現しました。製品デザインの演出を損なわない強固且つスマートな取付を提供します。
ラインアップ
DRAG TO LEFT
サイズ 寸法(mm)
E : Outline
A : Active-Area
カバー
ガラス
厚(mm)
製品番号 図面/CAD DATA コントローラ
15.6w E : 386.2 x 241.4
A : 344.3 x 193.6
1.8

DUS-LD156WA120A2A

21.5w E : 523 x 321
A : 476.06 x 267.78
1.8

DUS-LD215WA120A2A

SUPPORT DOWNLOAD

ダウンロードサポート

仕様書
タッチパネル|DUS-LDシリーズ
仕様書
コントローラ|DUSx200シリーズ
マニュアル
カバーガラス+ガラス構造タッチパネル(色印刷付)|取付ガイド
ケーブル
コントローラケーブル|DUS-10USB
カタログ
タッチパネル|DUS-LDシリーズ
PRODUCT INFO

製品情報

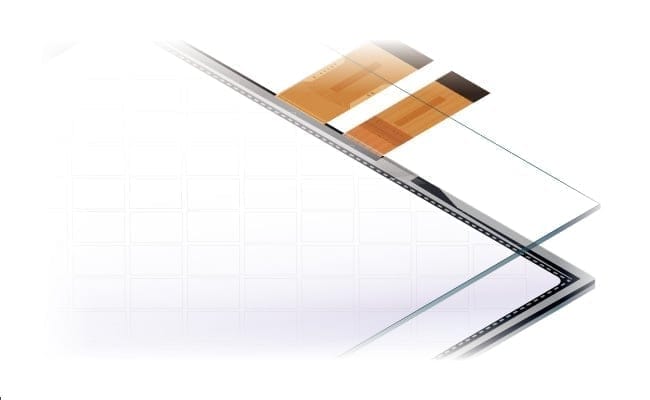

  • スリムでスマートなカバーガラスタッチパネル
  • スリムでスマートな
    カバーガラスタッチパネル

    DOG (Direct print on glass) 技術によって、ITOガラスに直接「黒ベゼル」をプリントすることで、高い堅牢性とスリム化を両立しています。

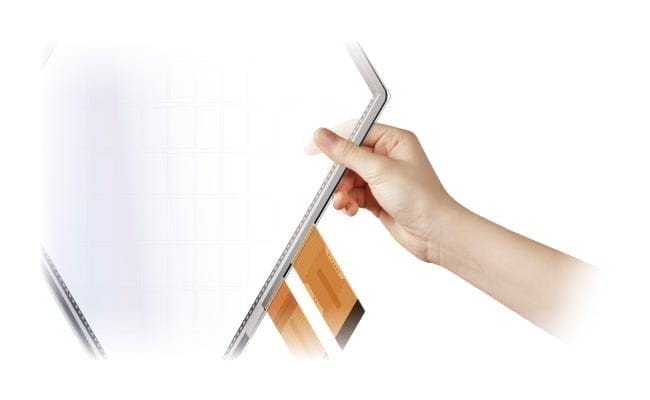

  • 薄ガラス採用で重量までスリム化
  • 薄ガラス採用で
    重量までスリム化

    カバーガラスと薄ガラスを空気層なく貼り合わせることで強靭さは維持しつつ、厚みに加えて重量のスリム化も実現。扱いやすく、導入製品の軽量化にも貢献します。

WHY DUS-LD SERIES

DUS-LDシリーズを選ぶ理由

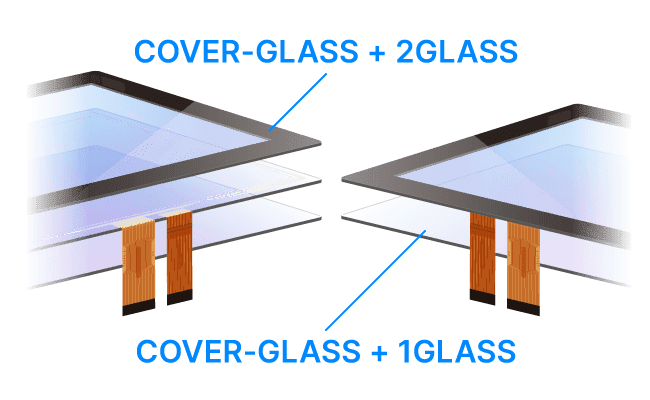

  • 使用するガラス部品を3→2枚へスリム化
  • 使用するガラス部品を
    3→2枚へスリム化

    通常構成(カバーガラス+ガラス+ガラス)よりもガラスが1枚少なく当社標準品との比較で約60%のスリム化を実現しています。(例:DUS-LAシリーズ厚さ4.3㎜ → 2.5㎜)

  • 物理的にガラスを省いて重量も軽量化
  • 物理的にガラスを
    省いて重量も軽量化

    ガラスセンサーのスリム化に伴って、製品重量も当社標準品との比較でトータル約40%軽量化(例:21.5インチサイズ DUS-LAシリーズとの比較)。取り回しの良さもさらに改善されています。

DUS-LDシリーズを是非ご検討下さい。
