安心の液晶付き
タッチパネルモジュール
TOUCHSCREEN WITH LCD
INOUT
イナウト

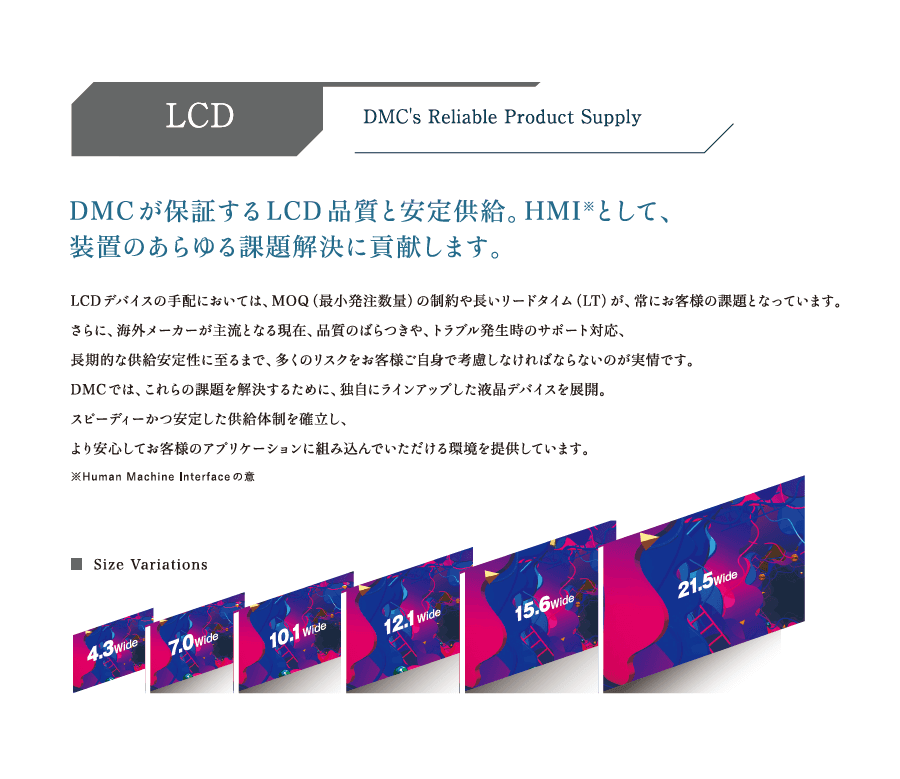

DMC's LCD｜
Reliable Product Supply
DMCが保証するLCD品質と安定供給。HMI*として装置のあらゆる課題解決に貢献します。
Human Machine Interface
LCDデバイスの手配においてはMOQ（最小発注数量）の制約や長いリードタイム（LT）が常にお客様の課題となっています。
海外メーカーからの調達が主流となる現在、品質のばらつきやトラブル発生時のサポート対応、長期的な供給安定性に至るまで多くのリスクをお客様ご自身で考慮しなければならないのが実情です。
DMCではこれらの課題を解決するために独自にラインアップした液晶デバイスを展開。スピーディーかつ安定した供給体制を確立し、より安心してお客様のアプリケーションに組み込んでいただける環境を提供しています。

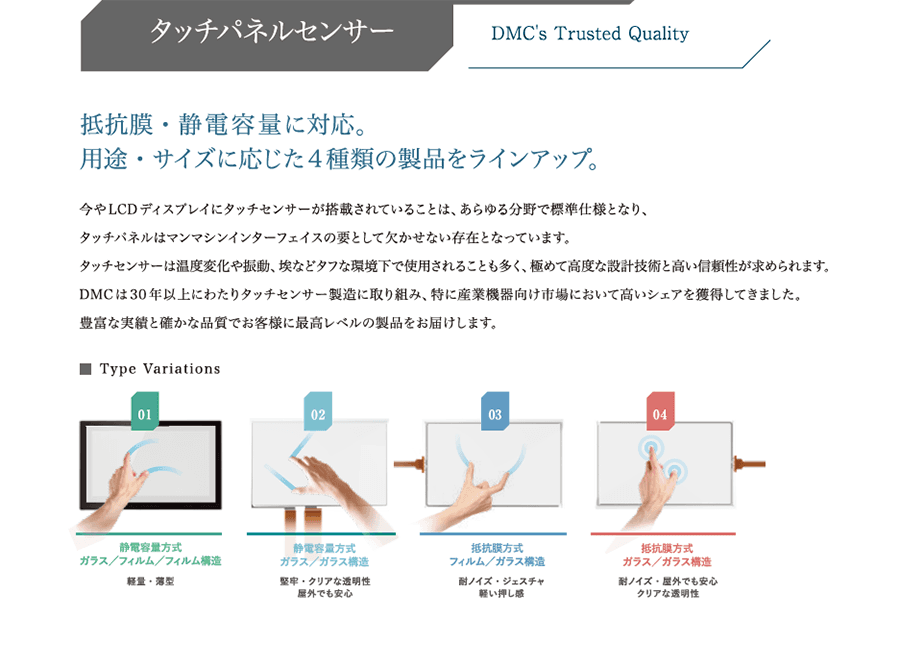

タッチパネルセンサー｜
DMC's Trusted Quality
抵抗膜・静電容量に対応。用途・サイズに応じた4種類の製品をラインアップ。
今やLCDディスプレイにタッチセンサーが搭載されていることは、あらゆる分野で標準仕様となり、タッチパネルはマンマシンインターフェイスの要として欠かせない存在となっています。
タッチセンサーは温度変化や振動、埃などタフな環境下で使用されることも多く、極めて高度な設計技術と高い信頼性が求められます。
DMCは30年以上にわたりタッチセンサー製造に取り組み、特に産業機器向け市場において高いシェアを獲得してきました。豊富な実績と確かな品質でお客様に最高レベルの製品をお届けします。
01
静電容量方式
ガラス/フィルム/
フィルム構造
フィルム構造
02
静電容量方式
ガラス/ガラス
構造
構造
03
抵抗膜方式
フィルム/ガラス
構造
構造
04
抵抗膜方式
ガラス/ガラス
構造
構造

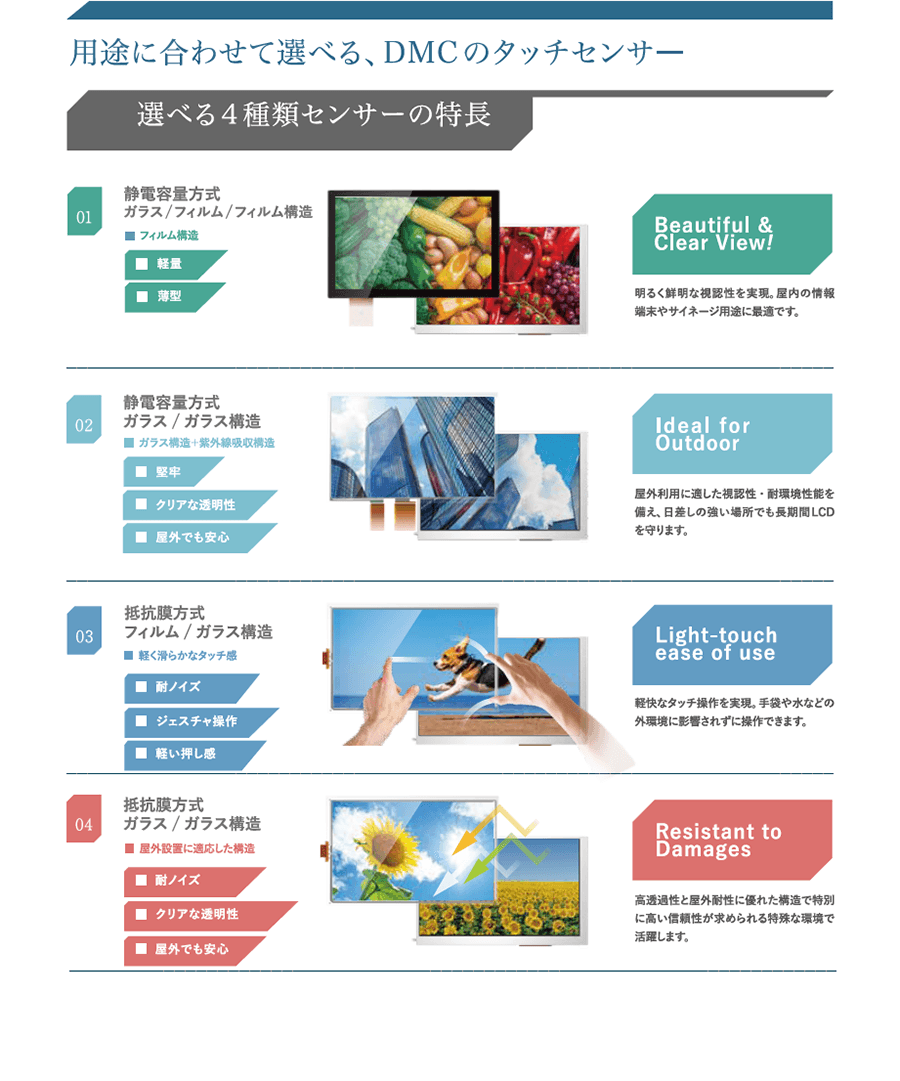

用途に合わせて選べる｜
4種類のタッチセンサー特長
01
静電容量方式
ガラス/フィルム/フィルム構造
フィルム構造
軽量
薄型
Beautiful &
Clear View
Clear View

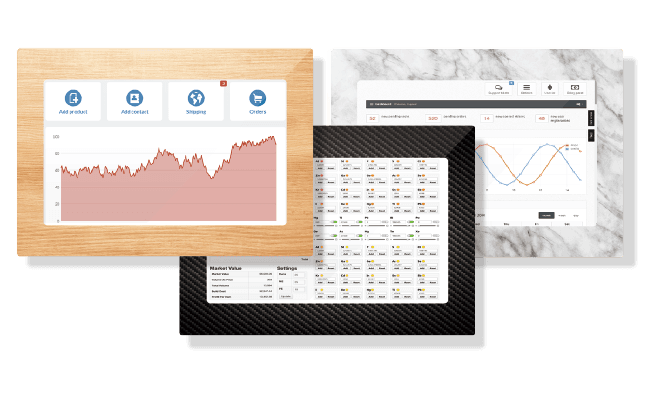

明るく鮮明な視認性を実現。屋内の情報端末やサイネージ用途に最適です。
02
静電容量方式
ガラス/ガラス構造
ガラス構造＋紫外線吸収構造
堅牢/屋外でも安心
クリアな透明性
Ideal for Outdoor
屋外利用に適した視認性・耐環境性能を備え、日差しの強い場所でも長期間LCDを守ります。
03
抵抗膜方式
フィルム/ガラス構造
軽く滑らかなタッチ感
耐ノイズ/軽い押し感
ジェスチャ操作
Light-Touch
Ease of Use
Ease of Use
軽快なタッチ操作を実現。手袋や水などの外環境に影響されずに操作できます。
04
抵抗膜方式
ガラス/ガラス構造
屋外設置に適応した構造
耐ノイズ/屋外でも安心
クリアな透明性
Resistant to
Damages
Damages
高透過性と屋外耐性に優れた構造で特別に高い信頼性が求められる特殊な環境で活躍します。

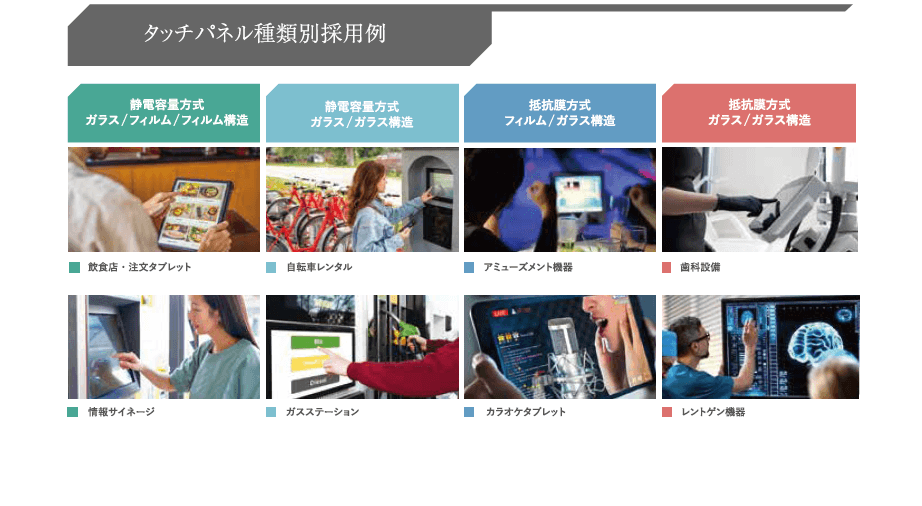

タッチパネル種類別採用例｜
Examples of Adoption
01
静電容量方式
ガラス/フィルム/フィルム構造
飲食店・注文タブレット
情報サイネージ
02
静電容量方式
ガラス/ガラス構造

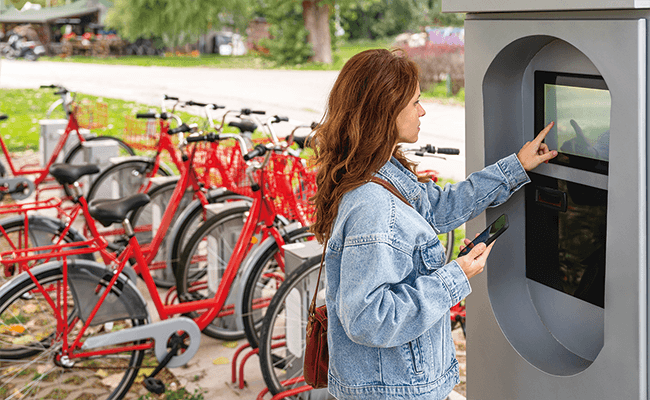

自転車レンタル
ガスステーション
03
抵抗膜方式
フィルム/ガラス構造
アミューズメント機器
カラオケタブレット
04
抵抗膜方式
ガラス/ガラス構造
歯科設備
レントゲン機器

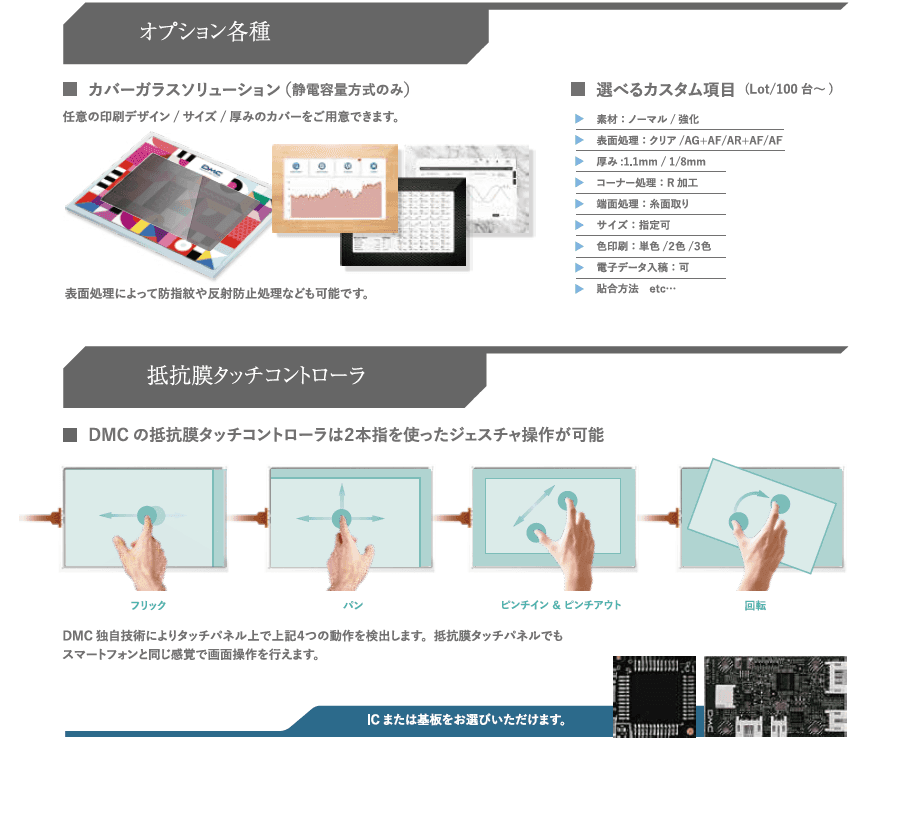

オプション各種｜
Options

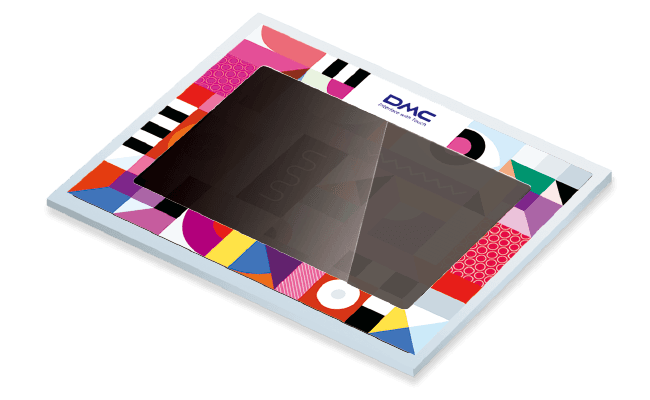

カバーガラスソリューション（静電容量方式のみ）
任意の印刷デザイン/サイズ/厚みのカバーをご用意できます。表面処理によって防指紋や反射防止処理なども可能です。
選べるカスタム項目（Lot/100台～）
素材：ノーマル/強化
表面処理：クリア/AG+AF/AR+AF/AF
厚み：1.1mm / 1/8mm
コーナー処理：R加工
端面処理：糸面取り
サイズ：指定可
色印刷：単色/２色/３色
電子データ入稿：可
貼合方法 etc…

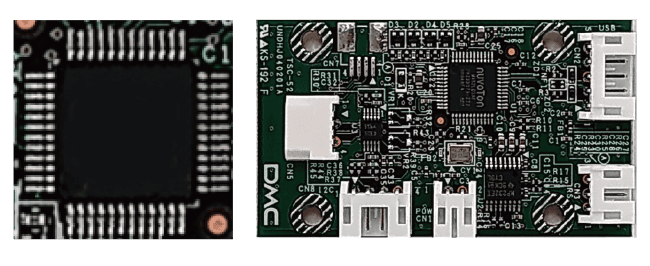

抵抗膜タッチコントローラ｜
Resistive Touch Controller
DMCの抵抗膜タッチコントローラは2本指を使ったジェスチャ操作が可能です。

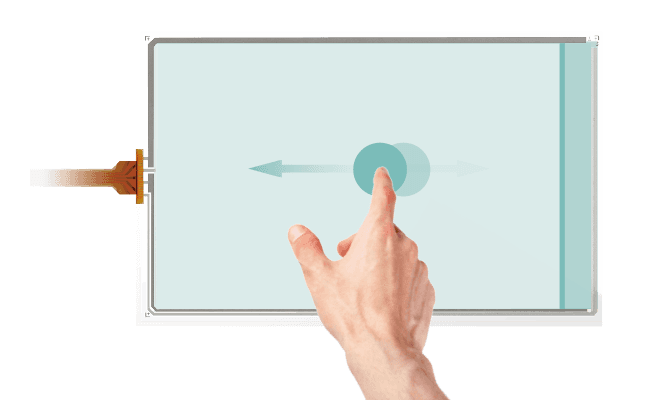

フリック

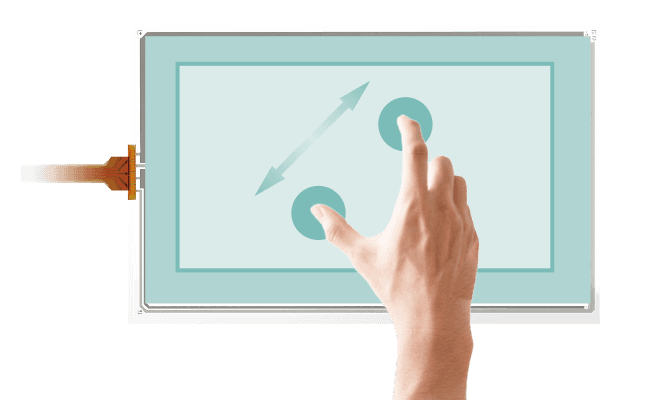

ピンチイン/アウト

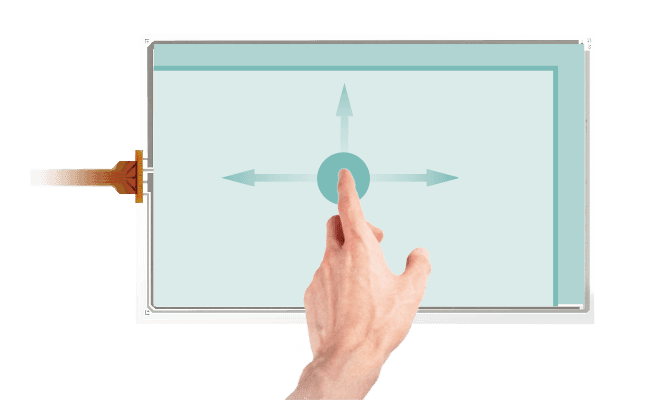

パン

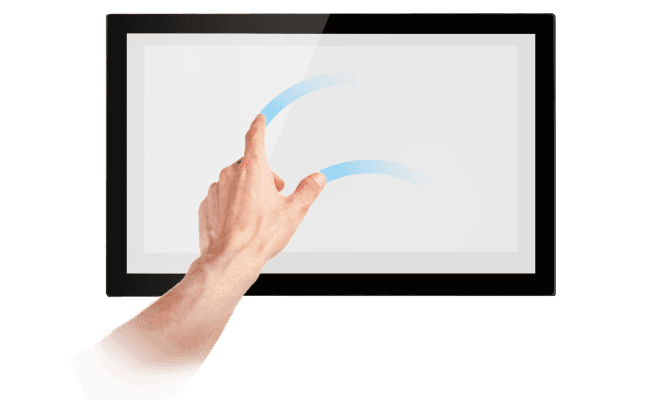

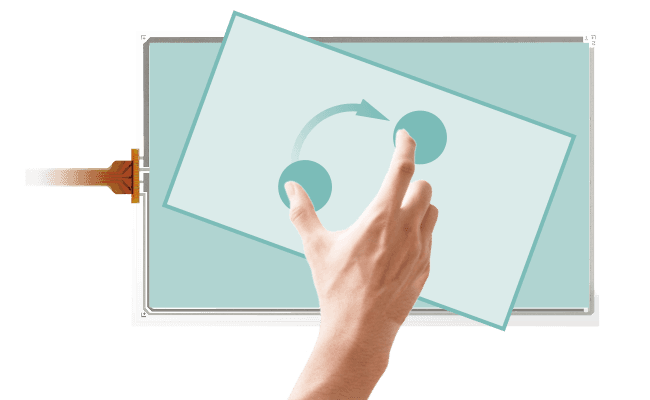

回転
抵抗膜タッチパネルでもスマホライクな操作
DMC独自技術によりタッチパネル上で上記4つの動作を検出します。抵抗膜タッチパネルでもスマートフォンと同じ感覚で画面操作を行えます。ICまたは基板をお選びいただけます。
スペック｜
Specifications

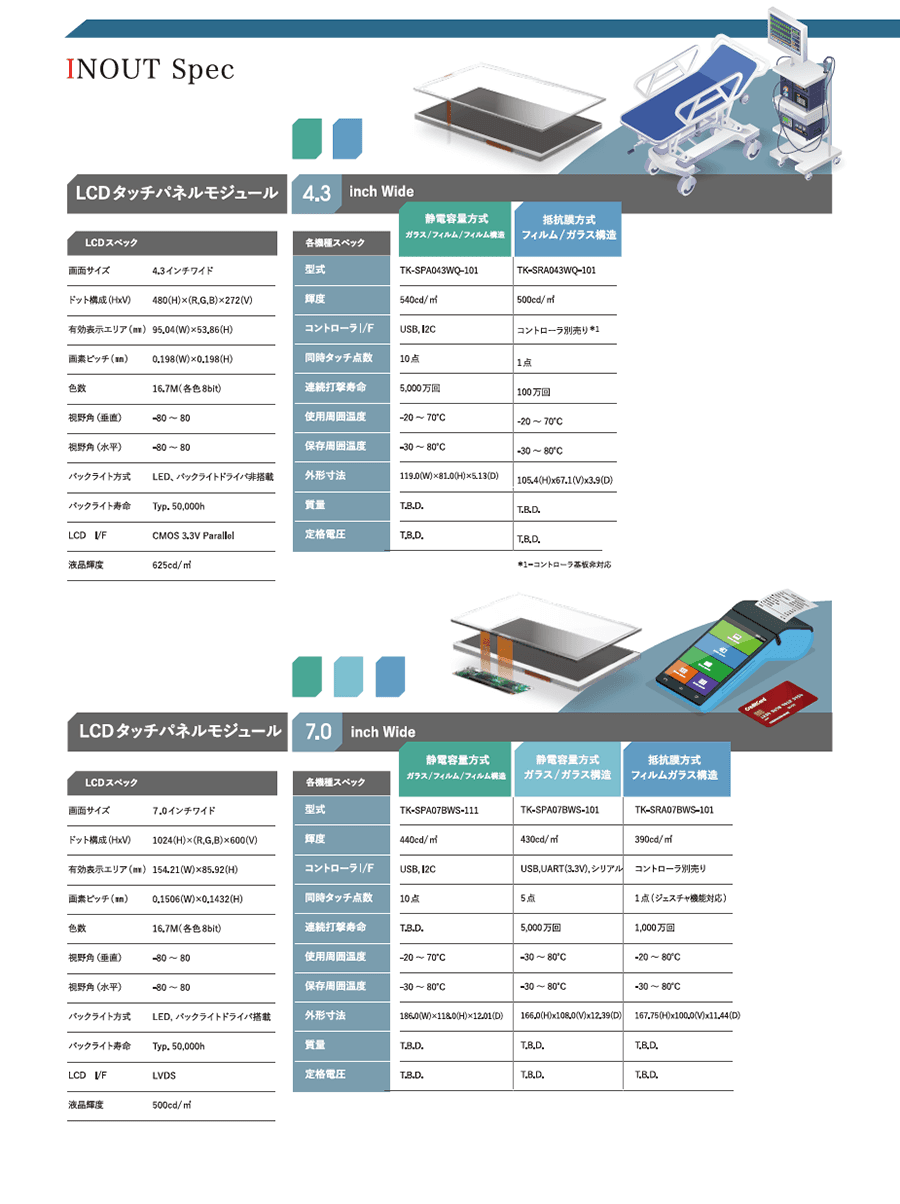

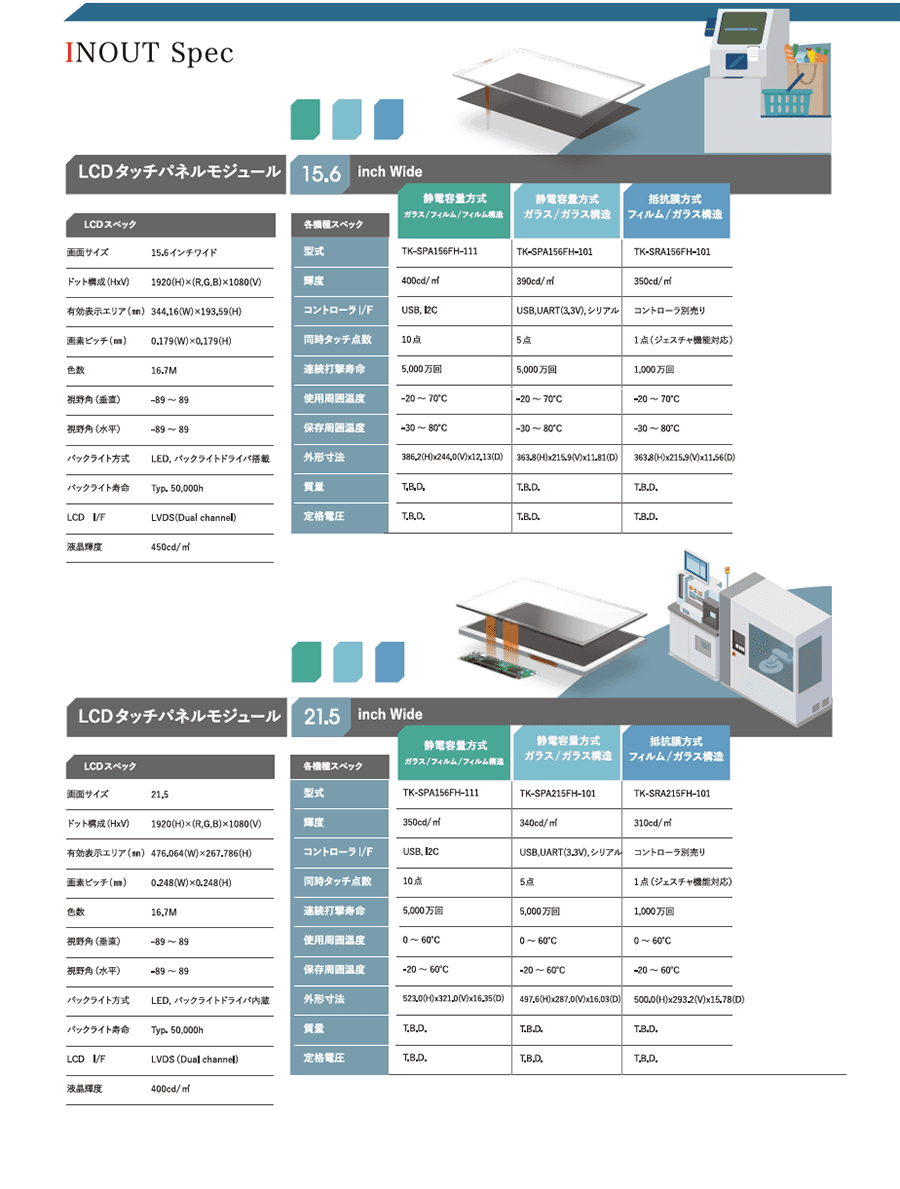

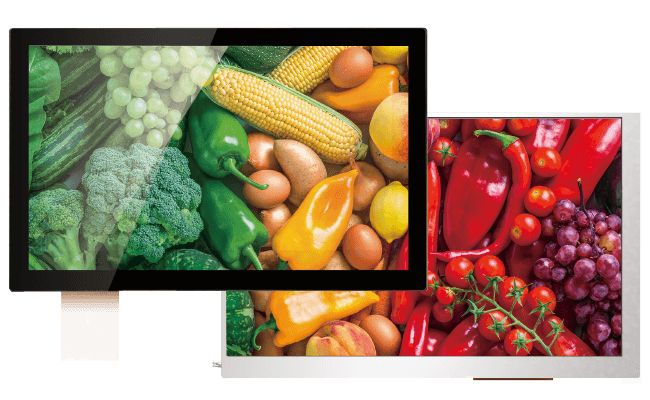

LCDスペック
DRAG TO LEFT
| サイズ | 解像度 (H x V dot) |
表示エリア (W x H mm) |
画素ピッチ (W x H mm) |
色数 | 視野角 (水平/垂直) |
バックライト 方式/ドライバ |
バックライト 寿命 (Typ.) |
LCD I/F |
|---|---|---|---|---|---|---|---|---|
| 4.3w | 480 x 272 (R,G,B) |
95.04 x 53.86 | 0.198 x 0.198 | 16.7M (各色8bit) |
-80～80/ -80～80 |
LED/非搭載 | 50,000h | CMOS 3.3V Parallel |
| 7w | 1024 x 600 (R,G,B) |
154.21 x 85.92 | 0.1506 x 0.1432 | 16.7M (各色8bit) |
-80～80/ -80～80 |
LED/搭載 | 50,000h | LVDS |
| 10.1w | 1024 x 600 (R,G,B) |
222.72 x 125.28 | 0.2175 x 0.2088 | 16.7M (各色8bit) |
-85～85/ -85～85 |
LED/搭載 | 50,000h | LVDS |
| 12.1w | 1280 x 800 (R,G,B) |
261.12 x 163.2 | 0.204 x 0.204 | 16.7M |
-80～80/ -80～80 |
LED/搭載 | 50,000h | LVDS |
| 15.6w | 1920 x 1080 (R,G,B) |
344.16 x 193.59 | 0.179 x 0.179 | 16.7M |
-89～89/ -89～89 |
LED/搭載 | 50,000h | LVDS (Dual channel) |
| 21.5w | 1920 x 1080 (R,G,B) |
476.064 x 267.786 | 0.248 x 0.248 | 16.7M |
-89～89/ -89～89 |
LED/内蔵 | 50,000h | LVDS (Dual channel) |
各機種スペック
DRAG TO LEFT
| サイズ | 型式 | タッチパネル 方式/構造 *1 |
輝度 | コントローラ I/F |
同時タッチ点数/ 連続打鍵寿命 |
使用/保存 周囲温度 |
外形寸法 (H x V x Dmm) |
質量/ 定格電圧 |
|---|---|---|---|---|---|---|---|---|
| 4.3w | TK-SPA043WQ-101 | 静電容量方式 G/F/F |
500cd/㎡ | USB/I2C |
10点/5,000万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
119 x 81 x 5.16 | T.B.D./ T.B.D. |
| 4.3w | TK-SRA043WQ-101 | 抵抗膜方式 F/G |
460cd/㎡ | コントローラ 別売り |
1点/100万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
105.4 x 67.1 x 3.9 | T.B.D./ T.B.D. |
| 7w | TK-SPA07BWS-111 | 静電容量方式 G/F/F |
440cd/㎡ | USB/I2C |
10点/T.B.D. |
-20 ～ 70℃/ -30 ～ 80℃ |
186 x 118 x 11.94 | T.B.D./ T.B.D. |
| 7w | TK-SPA07BWS-101 | 静電容量方式 G/G |
430cd/㎡ | USB/UART (3.3V)/シリアル |
5点/5,000万回 |
-30 ～ 80℃/ -30 ～ 80℃ |
166 x 108 x 12.39 | T.B.D./ T.B.D. |
| 7w | TK-SRA07BWS-101 | 抵抗膜方式 F/G |
390cd/㎡ | コントローラ 別売り |
1点/1,000万回 (ジェスチャ対応) |
-20 ～ 80℃/ -30 ～ 80℃ |
167.75 x 100 x 11.44 | T.B.D./ T.B.D. |
| 10.1w | TK-SPA101WS-111 | 静電容量方式 G/F/F |
440cd/㎡ | USB/I2C |
10点/5,000万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
255 x 161 x 8.53 | T.B.D./ T.B.D. |
| 10.1w | TK-SPA101WS-101 | 静電容量方式 G/G |
430cd/㎡ | USB/UART (3.3V)/シリアル |
5点/5,000万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
236.5 x 143 x 8.91 | T.B.D./ T.B.D. |
| 10.1w | TK-SRA101WS-101 | 抵抗膜方式 F/G |
390cd/㎡ | コントローラ 別売り |
1点/1,000万回 (ジェスチャ対応) |
-20 ～ 70℃/ -30 ～ 80℃ |
235 x 143 x 8.66 | T.B.D./ T.B.D. |
| 12.1w | TK-SPA121WX-111 | 静電容量方式 G/F/F |
350cd/㎡ | USB/I2C |
10点/T.B.D. |
-20 ～ 70℃/ -20 ～ 70℃ |
296 x 202 x 12.13 | T.B.D./ T.B.D. |
| 12.1w | TK-SPA121WX-101 | 静電容量方式 G/G |
340cd/㎡ | USB/UART (3.3V)/シリアル |
5点/5,000万回 |
-20 ～ 70℃/ -20 ～ 70℃ |
278 x 184 x 12.51 | T.B.D./ T.B.D. |
| 12.1w | TK-SRA121WX-101 | 抵抗膜方式 F/G |
310cd/㎡ | コントローラ 別売り |
1点/1,000万回 (ジェスチャ対応) |
-20 ～ 70℃/ -20 ～ 70℃ |
278.4 x 180.7 x 12.26 | T.B.D./ T.B.D. |
| 15.6w | TK-SPA156FH-111 | 静電容量方式 G/F/F |
400cd/㎡ | USB/I2C |
10点/5,000万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
386.2 x 244 x 12.13 | T.B.D./ T.B.D. |
| 15.6w | TK-SPA156FH-101 | 静電容量方式 G/G |
390cd/㎡ | USB/UART (3.3V)/シリアル |
5点/5,000万回 |
-20 ～ 70℃/ -30 ～ 80℃ |
363.8 x 215.9 x 11.81 | T.B.D./ T.B.D. |
| 15.6w | TK-SRA156FH-101 | 抵抗膜方式 F/G |
350cd/㎡ | コントローラ 別売り |
1点/1,000万回 (ジェスチャ対応) |
-20 ～ 70℃/ -30 ～ 80℃ |
363.8 x 215.9 x 11.56 | T.B.D./ T.B.D. |
| 21.5w | TK-SPA156FH-111 | 静電容量方式 G/F/F |
350cd/㎡ | USB/I2C |
10点/5,000万回 |
0 ～ 60℃/ -20 ～ 60℃ |
523 x 321 x 16.35 | T.B.D./ T.B.D. |
| 21.5w | TK-SPA215FH-101 | 静電容量方式 G/G |
340cd/㎡ | USB/UART (3.3V)/シリアル |
5点/5,000万回 |
0 ～ 60℃/ -20 ～ 60℃ |
497.6 x 287 x 16.03 | T.B.D./ T.B.D. |
| 21.5w | TK-SRA215FH-101 | 抵抗膜方式 F/G |
310cd/㎡ | コントローラ 別売り |
1点/1,000万回 (ジェスチャ対応) |
0 ～ 60℃/ -20 ～ 60℃ |
500 x 293.2 x 15.78 | T.B.D./ T.B.D. |
*1「G/F/F」ガラス/フィルム/フィルム（ガラス1層/フィルム2層）「F/G」：フィルム/ガラス（フィルム1層/ガラス1層）「G/G」：ガラス/ガラス（ガラス2層）
