Touchscreen Monitor
Touchscreen Monitor
静電容量方式採用
フルフラットタッチモニタ

TMGSERIES

TOUCHSCREEN MONITOR

タッチパネルモニタ

ベゼルフレームモデル - 静電容量タイプ
  • 仕様・ラインナップ

    製品の仕様、種類やモデルのラインナップを掲載

    ↓
  • 製品特長

    機能、性能、設計など、強みや魅力を詳しく解説

    ↓
  • カタログ

    製品カタログやリーフレットをダウンロード

    ↓
  • 製品仕様書

    製品仕様書や外観設計書などをダウンロード

    ↓
  • マニュアル

    製品マニュアルやドキュメントをダウンロード

    ↓
  • ドライバー・アプリ

    ドライバーやアプリ、ツールをダウンロード

    ↓
  • 図面・2D/3D CAD

    製品の図面や関連品の図面などをダウンロード

    ↓
Touchscreen Monitor
Touchscreen Monitor
SPEC & LINEUP

仕様・ラインナップ

製品イメージ
製品名
画面サイズ
画面解像度
有効表示エリア(WxHmm)
画素ピッチ(WxHmm)
色数
視野角(垂直)
視野角(水平)
輝度
バックライト
方式
バックライト
寿命
コントラスト
調整
輝度調整
対応OS
タッチパネル
方式
タッチパネル
表面
通信方式
タッチ寿命
アナログI/F
デジタルI/F
タッチパネル(WxHxD)(mm)I/F
定格電圧
消費電力
使用周囲温度
使用周囲湿度
保護構造
適合規格
外形寸法
スタンド有
(WxHxD)(mm)
外形寸法
スタンド無
(WxHxD)(mm)
パネルカット
寸法(mm)
フリーマウント穴ピッチ(VESA:mm)
重量 - スタンド有
重量 - スタンド無
TMG-310-DC00-01
10.4
SVGA (800 x 600)
211.2 x 158.4
0.088 x 0.264
16,770,000
140°(80°/60°) Typ
160°(80°/80°) Typ
400cd/㎡
LED
70,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
DC 12/24V
10W以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (パネル埋込時フロント面)
CE / UL
-
278 x 222 x 56
266 x 210
100 x 100
-
約2,400g
TMG-312-DC00-01
12.1
SVGA (800 x 600)
246 x 184.5
0.103 × 0.308
16,770,000
160°(80°/80°) Typ
160°(80°/80°) Typ
450cd/㎡
LED
70,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
DC 12/24V
10W以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (パネル埋込時フロント面)
CE / UL
-
314 x 248 x 56
302 x 236
100 x 100
-
約2,900g

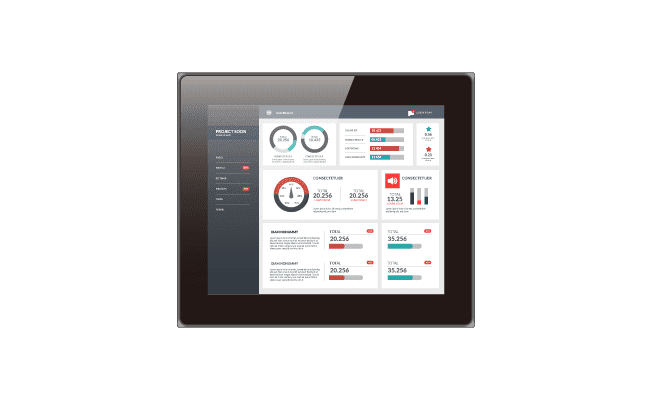

TMG-310-AC00
10.4
SVGA (800 x 600)
211.2 x 158.4
0.088 x 0.264
16,770,000
140°(80°/60°) Typ
160°(80°/80°) Typ
400cd/㎡
LED
70,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
AC 100-240V (50/60Hz)
AC100V:15VA以下
AC240V:23VA以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (パネル埋込時フロント面)
-
-
278 x 222 x 56
266 x 210
100 x 100
-
約2,400g

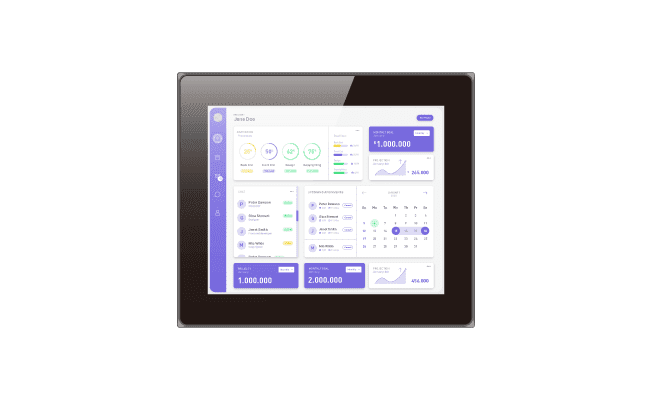

TMG-312-AC00
12.1
SVGA (800 x 600)
246 x 184.5
0.103 × 0.308
16,770,000
160°(80°/80°) Typ
160°(80°/80°) Typ
450cd/㎡
LED
70,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
AC 100-240V (50/60Hz)
AC100V:17VA以下
AC240V:25VA以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (パネル埋込時フロント面)
-
-
314 x 248 x 56
302 x 236
100 x 100
-
約2,900g

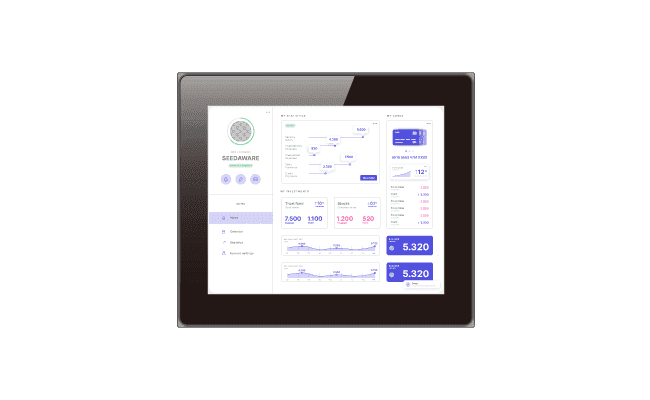

TMG-415-AC01
15
XGA (1024 x 768)
304.1 × 228.1
0.297 x 0.297
16,770,000
170°(85°/85°) Typ
170°(85°/85°) Typ
360cd/㎡
LED
50,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
AC 100-240V (50/60Hz)
AC100V:26VA以下
AC240V:38VA以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (表示面のみ)
-
359 x 363.6 x 180
359 x 292 x 56
-
100 x 100
約5,000g
約3,700g

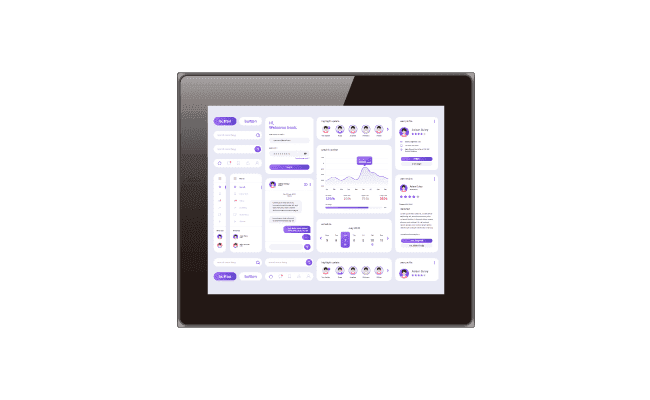

TMG-517-AC01
17
SXGA (1280 x 1024)
337.920 x 270.336
0.264 x 0.264
16,770,000
140°(60°/80°) Typ
160°(80°/80°) Typ
310cd/㎡
LED
50,000時間以上 (周囲温度25℃連続点灯時バックライトの輝度が50%)
OSDによる調整
OSDによる調整
Windows
7/8/8.1/10/11
(32/64bit)
投影型静電容量
強化カバーガラス
USB 2.0
5,000万回
D-Sub 15 Pin (Mini) x 1
DVI-D 24 Pin x 1
USB 2.0 x 1 (TYPE-B)
AC 100-240V (50/60Hz)
AC100V:43VA以下
AC240V:58VA以下
0~50℃
10~85%RH (結露なきこと、湿球温度39℃以下)
IP65相当 (表示面のみ)
-
399 x 393 x 180
399 x 344.5 x 62.5
-
100 x 100
約6,200g
約4,900g
  • *1 Windows 8以降では「Windowsハードウェア認定」が未取得のためPCによっては動作しない場合があります。事前に動作確認をお願いします。
  • *2 「15/17型」はスタンドをオプションで追加することができます。

FEATURE

製品特長

TMGシリーズ - 特長

  • 埃や水滴を防ぐ「IP65準拠」の防塵・防滴性能
  • 埃や水滴を防ぐ「IP65準拠」
    の防塵・防滴性能

    前面ベゼルからの異物の侵入を防ぐIP6X準拠の防塵性能と、IPX5準拠の防水性能を備えています。水滴やホコリを気にすることなく過酷なFA環境下でも安心して使用できるため、工場の製造ラインや制御盤への組み込みに最適です。


  • 外的要因に対する優れた耐衝撃・耐傷性能
  • 外的要因に対する優れた
    耐衝撃・耐傷性能

    工場内の大型機械の稼働による常時振動や予期せぬ衝突に耐える堅牢な筐体設計を採用し、内部の液晶パネルや電子基板をしっかりと保護します。さらに、高硬度な強化ガラスや特殊な耐摩耗コーティング、フィルムなどをディスプレイ表面に施すことで、工具やコインなどによる引っかき傷(スクラッチ)を防止します。過酷な物理環境や長期運用においても、画面の視認性やタッチ操作の精度低下を防ぎます。
